سلسلة Propoweress DTH 33 للتحويل المزدوج عبر الإنترنت هي وحدة UPS ثلاثية الطور 3:3، بسعة تتراوح بين 10 كيلو فولت أمبير و200 كيلو فولت أمبير. تعتمد هذه السلسلة على أحدث تقنيات التحكم في معالجة الإشارات الرقمية (DSP) وتصميم التكرار N+X، مما يزيد من الأداء ويعزز موثوقية النظام. كما توفر تجربة استخدام سهلة، وتصميمًا عمليًا مع إمكانية الوصول الكامل من الأمام لسهولة الصيانة وواجهة استخدام سهلة. بفضل ميزات توفير الطاقة المتمثلة في معامل القدرة العالي ووضع التشغيل الاقتصادي (ECO)، تُعد سلسلة DTH خيارًا اقتصاديًا مناسبًا للعديد من الصناعات والتطبيقات، مما يجعلها تُستخدم على نطاق واسع في غرف الخوادم، ومراكز البيانات، ومراكز إدارة الشبكات، والاتصالات، والأجهزة الدقيقة، والبنوك، وغيرها.
التكنولوجيا المتقدمة
جهد إدخال واسع
استشعار تلقائي 50/60 هرتز
تصحيح معامل القدرة المدخلة
معالجة الإشارات الرقمية عالية السرعة 32 بت DSP
وظيفة اختبار التحميل الذاتي بدون أحمال
دالة التوازي N+X
متوافق مع بطارية الليثيوم
مرونة متميزة
تكوين البطارية قابل للتعديل: 30-44 وحدة
متوافق مع المولدات
شاشة شاملة لمراقبة سهلة
وظيفة التشغيل البارد
محول عزل الإخراج اختياري
الأداء الأخضر
وضع ECO لتوفير الطاقة
معامل القدرة المدخل ≥ 0.99 عند حمل 100%

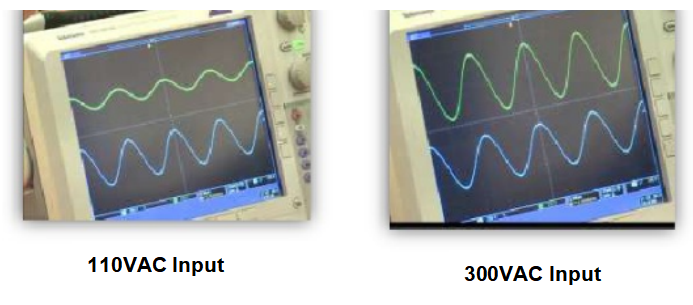

نطاق جهد الدخل: 110-300 فولت تيار متردد
نطاق تردد الإدخال: 40 هرتز - 70 هرتز
متوافق مع مولدات الديزل من أنواع مختلفة.
2.مناسبة للبيئات القاسية للتطبيقات المختلفة

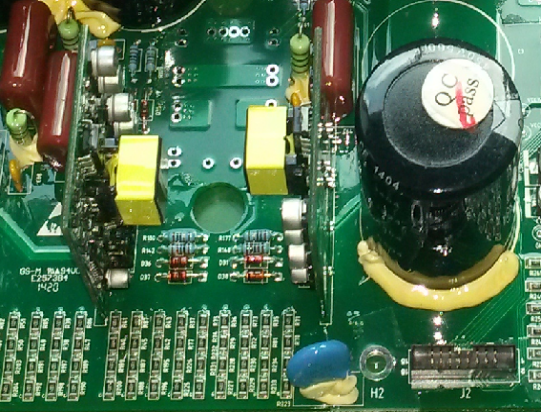

يتم تطبيق طلاء الحماية على جميع لوحات PCB في ظروف عمل مختلفة

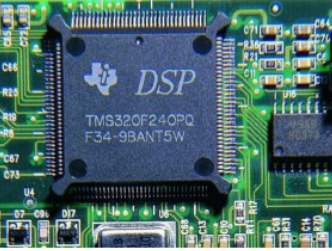

تم تطبيق DSP عالي السرعة في الدائرة الرئيسية
يتميز DSP بالسرعة العالية والتحكم الدقيق، مما يحسن من موثوقية ومرونة واستقرار التحكم في النظام.
4. صيانة سهلة

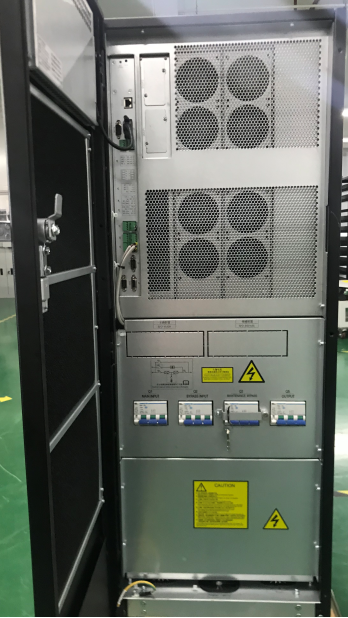

قاطع دائرة الإدخال الرئيسي، وقاطع دائرة التجاوز، وقاطع دائرة الإخراج، وقاطع دائرة تجاوز الصيانة، كلها مدمجة معًا. سهلة المراقبة والصيانة.

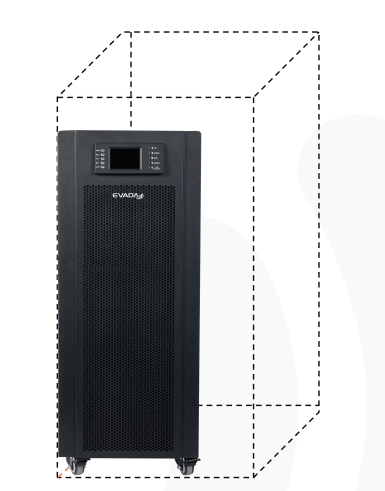

حجم صغير وسعة كبيرة، يوفر 75% من المساحة
أداء
|
نموذج |
DTH33-10KS DTH33-10KL |
DTH33-20KS DTH33-20KL |
DTH33-30KS DTH33-30KL |
DTH33-40KL |
DTH33-50KL |
DTH33-60KL |
DTH33-80KL |
DTH33-100KL |
DTH33-120KL |
DTH33-160KL |
DTH33-200KL |
|
|
سعة |
10 كيلو فولت أمبير |
20 كيلو فولت أمبير |
30 كيلو فولت أمبير |
40 كيلو فولت أمبير |
50 كيلو فولت أمبير |
60 كيلو فولت أمبير |
80 كيلو فولت أمبير |
100 كيلو فولت أمبير |
120 كيلو فولت أمبير |
160 كيلو فولت أمبير |
200 كيلو فولت أمبير |
|
|
مدخل |
||||||||||||
|
الجهد المقدر |
380 فولت تيار متردد (3 مراحل + N) |
|||||||||||
|
نطاق الجهد |
304 فولت تيار متردد ～ 478فولت تيار متردد ( جهد الخط ) حمولة كاملة ； 304 فولت تيار متردد ～ حمل 228 فولت تيار متردد (جهد الخط) تم تخفيضه خطيًا من 100% إلى 80% |
|||||||||||
|
نطاق التردد |
40 هرتز ~ 70 هرتز |
|||||||||||
|
عامل القدرة |
≥ 0.99 عند 100% من الحمل ； ≥ 0.98 عند 50% حمل |
|||||||||||
|
تشوه التوافق الكلي |
تي اتش دي اي ＜ 3 ٪ ( حمولة خطية بنسبة 100% )؛ تي اتش دي اي ＜ 5 ٪ ( 100% حمل غير خطي ) |
|||||||||||
|
مخرج العاكس |
||||||||||||
|
جهد الخرج |
380/400/415فولت (3 مراحل + N) ； 220/230/240فولت (طور + ن) |
|||||||||||
|
دقة الجهد |
±1 ٪ @الحمل المتوازن ； ±5 ٪ @غير متوازن |
|||||||||||
|
تشويه شكل موجة الجهد |
THDu ≤ 2 ٪ ( حمولة خطية بنسبة 100% )؛ THDu≤4 ٪ ( الحمل غير الخطي ) |
|||||||||||
|
عامل القدرة |
0.9 ( 1 اختياري ) |
|||||||||||
|
نطاق التردد (نطاق المزامنة) |
±2 هرتز ( قابل للتسوية ； ±0.5 هرتز 、 ±1 هرتز 、 ±3 هرتز ( قابل للتسوية ) |
|||||||||||
|
نطاق التردد (وضع البطارية) |
50 هرتز ± 0.1 هرتز أو 60 هرتز ± 0.1 هرتز |
|||||||||||
|
التحميل الزائد |
＜ 105 ٪، لون g تشغيل؛ ＜ 110 ٪، 6 0 دقيقة؛ 110 ～ 125 ٪ معدل حمل د ، لوا د 10 دقائق؛ ＞ 125 ～ 150 ٪ معدل حمل د ، حمولة 1 دقيقة؛ ＞ 150 ٪، 200 مللي ثانية |
|||||||||||
|
عامل القمة |
3:1(الحد الأقصى) |
|||||||||||
|
التبديل وقت |
بطارية الطاقة الرئيسية |
0 مللي ثانية |
||||||||||
|
تجاوز العاكس |
1 مللي ثانية (فشل قفل الطور، يحدث انقطاع <2 مللي ثانية) |
|||||||||||
|
عاكس ECO |
<2 مللي ثانية |
|||||||||||
|
كفاءة |
||||||||||||
|
وضع العاكس |
≥95% |
|||||||||||
|
وضع ECO |
≥99% |
|||||||||||
|
بطارية |
||||||||||||
|
يكتب |
حمض الرصاص أو الليثيوم |
|||||||||||
|
رقم |
32 ； 30 ~ 44 ( ±15~±22 ) (قابلة للتسوية) |
|||||||||||
|
تيار الشحن |
السعة* 15%/ن/12 ( ن=±15-22 ) |
|||||||||||
|
جهد الشحن |
± 13.65 فولت تيار مستمر * ن ± 1% ( ن=±15-22 ) |
|||||||||||
|
بدني |
||||||||||||
|
الحجم (العرض × العمق × الارتفاع) (مم) |
280 × 685 × 725 |
780 × 425 × 1200 |
960 × 600 × 1600 |
960 × 600 x1600/2000 |
1010x600x2000 |
|||||||
|
الوزن الصافي (كجم) |
116 |
141 |
166 |
285 |
310 |
360 |
460 |
|||||
|
بيئة |
||||||||||||
|
درجة حرارة العمل |
0~40 درجة مئوية سوف تقل عمر البطارية عندما تكون درجة الحرارة> 25 درجة مئوية |
|||||||||||
|
الرطوبة النسبية |
0~95% بدون تكاثف |
|||||||||||
|
ارتفاع |
1000 متر بدون تخفيض،> 1000 متر تخفيض 1% لكل 100 متر ارتفاع |
|||||||||||
|
ضوضاء |
≤60 ديسيبل (أ) عند 1 متر |
|||||||||||
|
إدارة |
||||||||||||
|
RS-232/RS-485 الذكي |
دعم Windows® 2000/2003/XP/Vista/2008 、 ويندوز® 7/8/10 、 لينكس وماك |
|||||||||||
|
SNMP اختياري |
دعم إدارة الطاقة بواسطة مسؤول SNMP ومتصفح الويب |
|||||||||||

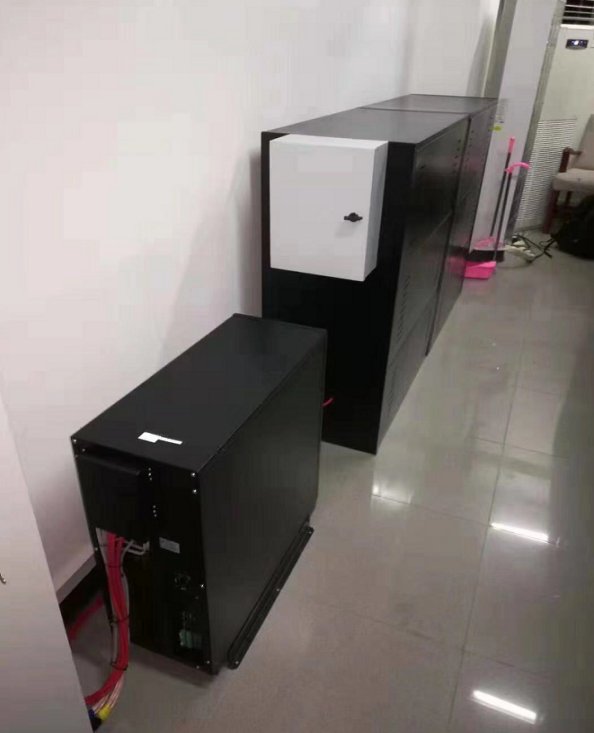

حالة المنتج 1
قضية في مكتب الأمن العام في مقاطعة شنشي
طراز Propoweress: DTH33-30KL
الأحمال : غرفة مركز البيانات
