مجال التطبيق
محطة أساسية 5G، مفتاح التحكم في البرنامج الصغير، شبكة الوصول، معدات الإرسال، الاتصالات المتنقلة، محطة أرضية للاتصالات عبر الأقمار الصناعية، معدات طاقة الاتصالات بالميكروويف.
خصائص الأداء
الإدارة الذكية
1. إدارة مثالية للبطارية مع وظائف LVLD+LVBD: تعويض درجة الحرارة، والمعادلة التلقائية والتحكم في الشحنة العائمة، وتنظيم الجهد التلقائي، وحساب سعة البطارية، واختبار البطارية عبر الإنترنت، وما إلى ذلك.
2. تصميم حماية من الصواعق من جانب التيار المتردد والتيار المستمر باستخدام واجهات الاتصالات RS485/التلامس الجاف للمناطق التي تشهد عواصف رعدية.
3. تطبيق اختياري لتحقيق وظيفة قراءة العداد عن بعد.
4. وحدة مراقبة لاسلكية مدمجة لتحقيق وصول NB-IOT إلى شبكة مراقبة كل مستخدم.
التكنولوجيا المتقدمة
1. تقنية تعويض عامل القدرة النشط: عامل القدرة المدخلة 0.99.
2. نطاق واسع من جهد الإدخال: جهد إدخال التيار المتردد 90～290 فولت. تقنية التبديل الناعم للجسر الكامل: كفاءة الحمل الكامل ≥ 95%.
3. درجة حرارة العمل الواسعة: -40℃~55℃.
4. إشعاع منخفض للغاية وتصميم EMC متقدم.
5. معايير السلامة EN60950 و GB4943.
تصميم مرن
1. إخراج وحدات 48 فولت تيار مستمر و 280 فولت تيار مستمر للاختيار.
2. IP65 لتلبية تطبيق التعليق على الحائط، وحمل القطب، وتركيب زاوية الفولاذ، وما إلى ذلك، ويدعم التثبيت مع تركيب العلم، والتركيب المسطح، والتركيب على الأرض.
3. تصميم معياري لسهولة التركيب والتشغيل والصيانة البسيطة.
4. تم تخصيص مجموعة بطارية LiFePo4 وموصل توسيع البطارية للتوسع السهل.
|
أداء |
|
|
|
نموذج |
HW20E-L50DC48 |
HW30E-L50DC48 |
|
سعة |
2000 واط/48 فولت ＋ 48 فولت/50 أمبير/ساعة |
3000 واط/48 فولت ＋ 48 فولت/50 أمبير/ساعة |
|
جهد الإدخال |
176 فولت تيار متردد ～ 264 فولت تيار متردد |
|
|
تردد الإدخال |
45 هرتز ～ 55 هرتز |
|
|
معامل القدرة المدخلة |
＞ 0.98 ( 30% من الحمل المقدر ）；＞ 99% ( حمولة مقدرة بنسبة 100% ) |
|
|
الناتج الجهد االكهربى |
- 43 فولت تيار مستمر ～－ 58 فولت تيار مستمر |
|
|
الناتج الجهد االكهربى الاستقرار دقة |
＜ ±0.6% |
|
|
كفاءة التحويل |
＞ 96.5% ( 50% من الحمل المقدر ）；＞ 96% ( حمولة مقدرة بنسبة 100% )؛ |
|
|
الذروة إلى جهد الضوضاء القصوى |
≤200 مللي فولت |
|
|
تأثير المصدر |
≤±0.1% |
|
|
تأثير الحمل |
≤±0.5% |
|
|
الإدخال أكثر من حماية الجهد |
≥120% من الجهد المقدر |
|
|
حماية الجهد المنخفض للمدخلات |
≤80% من الجهد المقدر |
|
|
الناتج زيادة الحماية الحالية |
يمكن تعديل نطاق الحد الحالي لتيار الخرج من 20% إلى 110% من قيمته الاسمية |
|
|
ماس كهربائي |
نعم |
|
|
حماية من درجة الحرارة الزائدة |
نعم |
|
|
الحماية من الصواعق |
يمكن أن تتحمل 5 مرات من تأثير موجة تيار البرق المحاكية 8/20 ميكروثانية، 20 كيلو أمبير |
|
|
ضوضاء النظام |
＜ 45 ديسيبل ( أ ) |
|
|
تواصل |
الاتصال الجاف 、 RS232/RS485 、 إنترنت الأشياء ضيق النطاق 、 بلوتوث، لاسلكي، الخ. |
|
|
فئة الحماية |
IP65 |
|
|
مقاس |
|
|
|

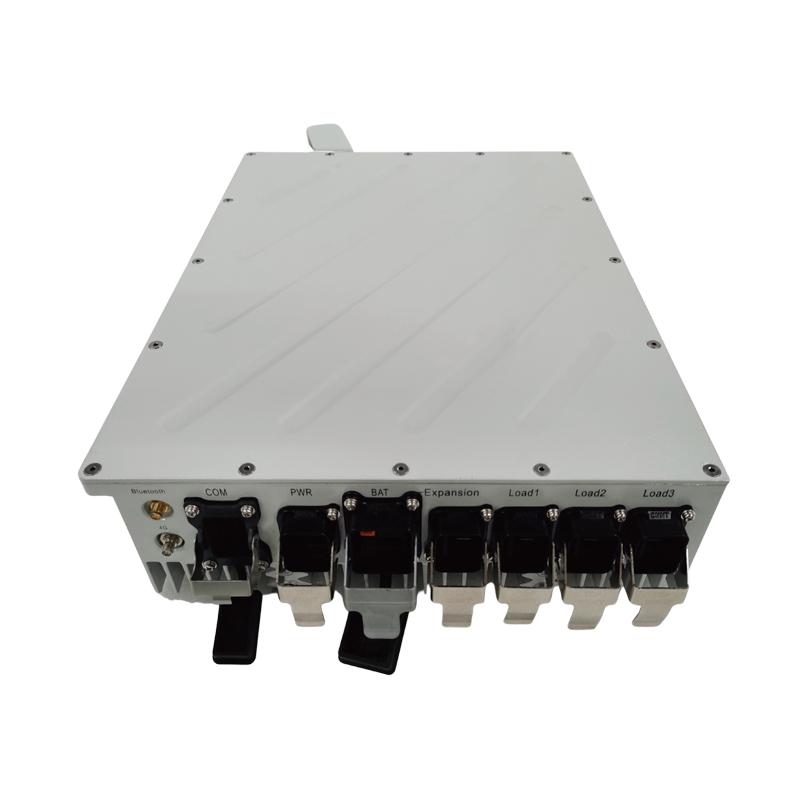

وحدة الطاقة |
العرض 306 مم × العمق 98 مم × الارتفاع 410 مم |
|
|

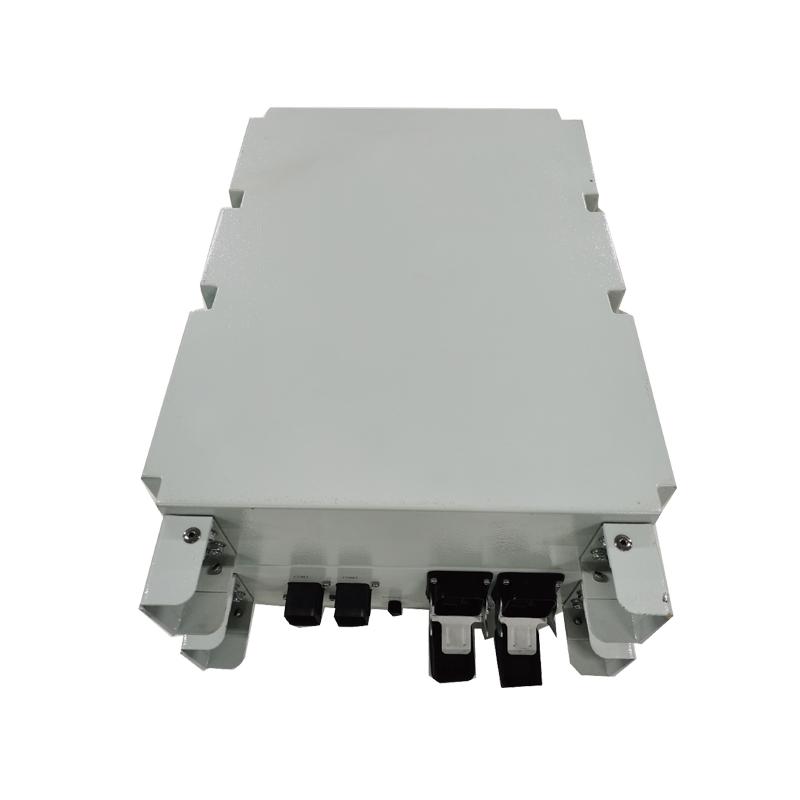

وحدة البطارية |
العرض 316 مم × العمق 220 مم × الارتفاع 410 مم |
|
|
وزن |
|
|
|
وحدة الطاقة |
10.8 كجم |
|
|
وحدة البطارية |
34.4 كجم |
|
|
|
|
|
|
المعلمة |
|
|
درجة حرارة العمل |
-40~65 درجة مئوية ( ≥65 درجة مئوية ، الناتج قوة تخفيض التصنيف) |
|
درجة حرارة التخزين |
-40~80 درجة مئوية |
|
رطوبة |
10~95% (غير مكثف) |
|
الضغط الجوي |
70~106 كيلو باسكال |
|
ارتفاع |
0~3000 متر |
|
وضع التبريد |
التبريد الطبيعي |
مناهضو الستاتي
ج البيئة
|
غرض |
المعلمة |
|
تيار متردد ل أرضي |
ال فعال قيمة يكون 2500 فولت تيار متردد الجهد االكهربى (تسرب حاضِر ≤ 30 مللي أمبير) أو 3535 فولت دي سي الجهد االكهربى مع إنه قمة قيمة ل دقيقة واحدة بدون انفصال أو قوس. |
|
تيار متردد ل دي سي |
ال فعال قيمة يكون 2500 فولت تيار متردد الجهد االكهربى (تسرب حاضِر ≤ 30 مللي أمبير) أو 3535 فولت دي سي الجهد االكهربى مع إنه قمة قيمة ل دقيقة واحدة بدون انفصال أو قوس. |
|
DC إلى أرضي |
ال فعال قيمة يكون 500 فولت تيار متردد الجهد االكهربى (تسرب حاضِر ≤ 30 مللي أمبير) أو 707 فولت دي سي الجهد االكهربى مع إنه قمة قيمة ل دقيقة واحدة بدون انفصال أو قوس. |
|
مقاومة العزل |
عندما تكون درجة الحرارة المحيطة هو 15 درجة مئوية ～ 35 درجة مئوية الرطوبة النسبية ≤ 90%، وجهد الاختبار هو تيار مستمر 500 فولت، ومقاومة العزل لدائرة التيار المتردد، ودائرة التيار المستمر إلى الأرض، وجزء التيار المتردد إلى جزء التيار المستمر لا تقل عن 2M Ω |
* المواصفات قابلة للتغيير دون إشعار مسبق
