السعة: مفتاح 30-1000 أمبير
وضع
مزود الطاقة
المميزات: متكامل مع طاقة الاتصال، وتوزيع الطاقة المترددة والمستمرة؛ مقوم معياري مع وظيفة التبديل السريع؛ متوافق مع بطاريات LiFePO4 وبطاريات الرصاص الحمضية

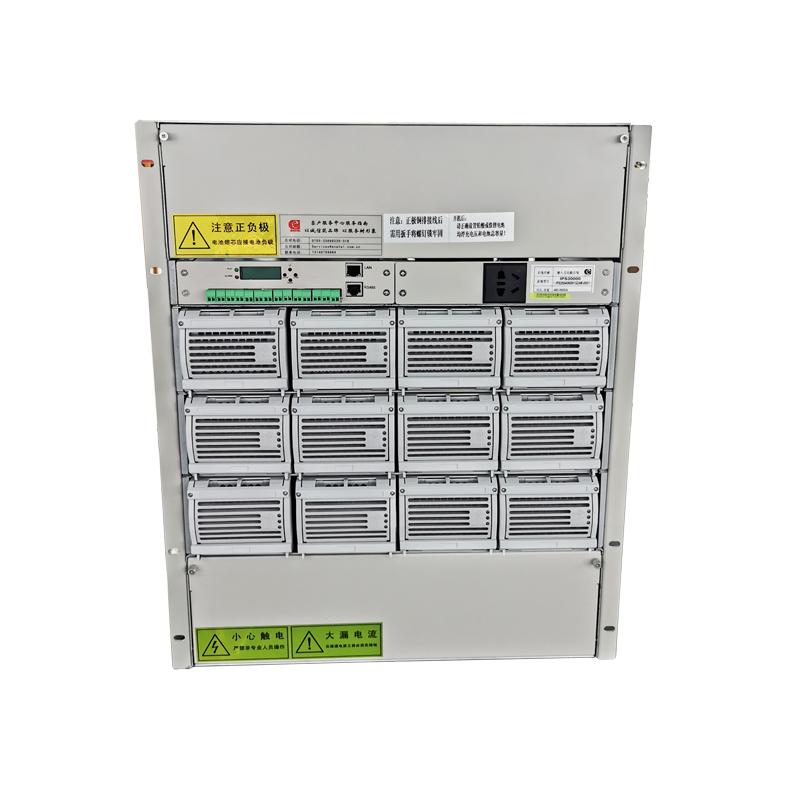

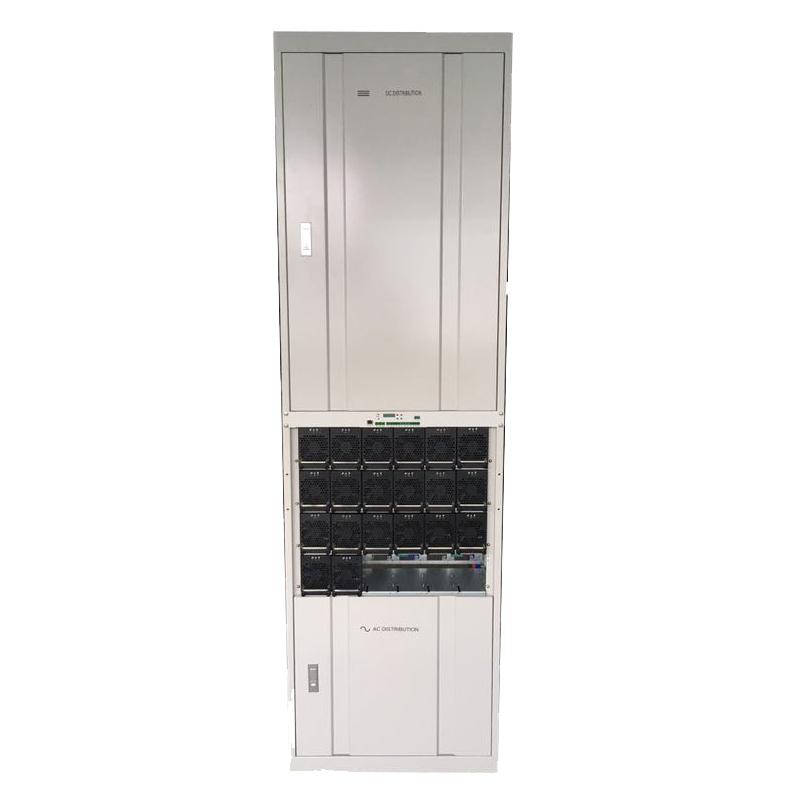

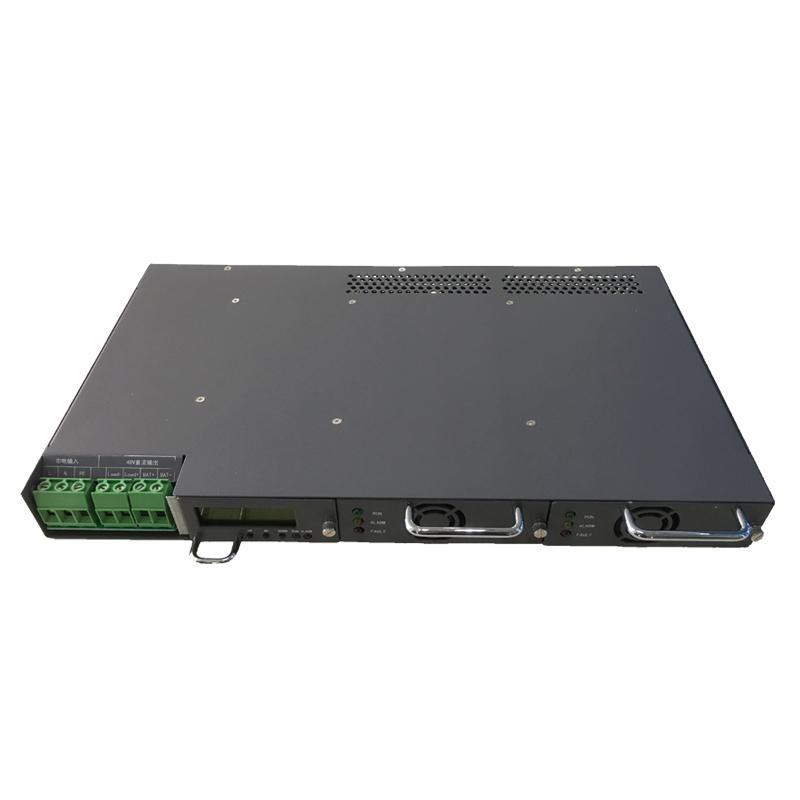

الوصف: سلسلة E48 هي مصدر طاقة لوضع التبديل للاتصالات بسعات تتراوح من 30 أمبير إلى 1000 أمبير
مجال التطبيق
محطات القاعدة، ومراكز التبديل الصغيرة والمتوسطة الحجم، واتصالات شبكة الموجات، واتصالات الأقمار الصناعية، واتصالات البيانات، ومراكز البيانات، وما إلى ذلك.
خصائص الأداء
موثوقية عالية
1. نطاق إدخال التيار الكهربائي الواسع للغاية: أكثر ملاءمة لبيئة الشبكة القاسية.
2. إدارة مثالية للبطارية: مع وظائف تعويض درجة الحرارة، والمعادلة التلقائية،
التحكم في الشحنة العائمة، وتنظيم الجهد التلقائي، وحساب سعة البطارية واختبار البطارية عبر الإنترنت.
3. اعتماد وحدة المعالجة المركزية المتقدمة وتكنولوجيا التحكم في المعالجات الدقيقة المتعددة لجعل مصدر الطاقة التبديلي أكثر استقرارًا وموثوقية.
تصميم ممتاز
1. تعتمد وحدة المقوم على تقنية التبديل الساخن غير المدمرة لتحقيق وقت استبدال أقل من دقيقة واحدة.
2. متوافق مع بطاريات LiFePO4 وبطاريات الرصاص الحمضية لسيناريوهات التطبيق المختلفة.
3. تقنية تصحيح معامل القدرة النشط بالتحكم الرقمي مع معامل القدرة المدخلة 0.99 لتجنب تلوث الشبكة.
حماية مثالية
1. مع حماية الجهد الزائد والمنخفض عند الإدخال، وحماية الجهد الزائد والمنخفض عند الإخراج، وحماية الدائرة القصيرة، وحماية التيار الزائد، وحماية الصواعق، وحماية إنذار خطأ المروحة، وعرض الخطأ، وتخزين سجل الإنذار التاريخي والوظائف الأخرى لضمان التشغيل الموثوق به لمعدات الحمل.

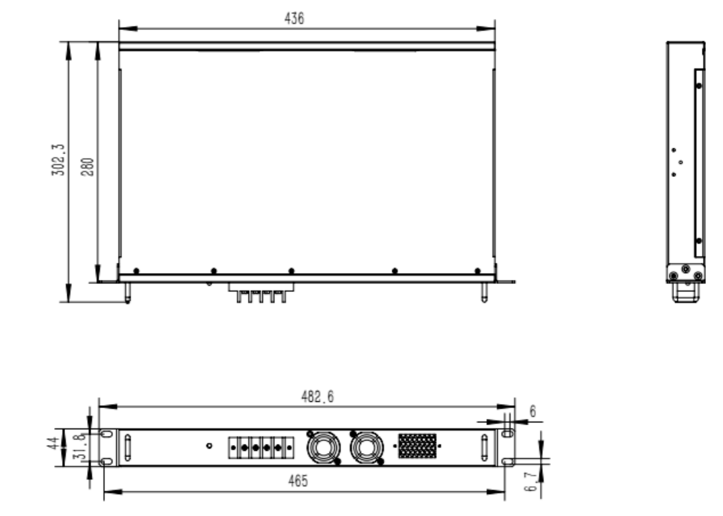

أبعاد:
أداء
|
1. الإدخال |
|||||
|
غرض |
المعلمة |
وحدة |
ملاحظة |
||
|
نطاق جهد الإدخال |
ابدأ 140—290 |
بطالة |
نطاق جهد الإدخال هو جهد الطور للتيار المتردد ثلاثي الطور، ويجب أن يكون جهد بدء تشغيل النظام أكبر من أو يساوي 140 فولت تيار متردد |
||
|
الجري من 90 إلى 290 |
|||||
|
الجهد المقدر |
220 |
بطالة |
جهد الطور |
||
|
الجهد التردد |
43—67(القيمة النموذجية هي 50/60) |
هرتز |
|||
|
بي اف |
≥0.99 |
حالة العمل بحمولة كاملة |
|||
|
2.الإخراج |
|||||
|
غرض |
المعلمة |
وحدة |
ملاحظة |
||
|
الجهد المقدر |
-53.5 |
فولت تيار مستمر |
مدخل 220 فولت تيار متردد |
||
|
نطاق الجهد |
-42 ~ -58 |
فولت تيار مستمر |
قابل للتعديل عن طريق المراقبة (حالة الاختبار: عدم التحميل) |
||
|
سعة الوحدة الفردية |
30 أو 50 |
أ |
تكوين مرن حسب المتطلبات |
||
|
تيار الخرج |
30 ~ 1000 |
أ |
في ظل ظروف الإخراج المقدرة، يتم ضمان إخراج 300 أمبير عند مدخل 90-176 فولت تيار متردد |
||
|
تموج الإخراج والضوضاء |
≤200 |
م ف ب- ب |
يجب أن يكون عرض النطاق الترددي للمذبذب 20 ميجا هرتز، ويجب توصيل المجس بالتوازي مع المكثف 10u + 104 |
||
|
تأخير إخراج الطاقة |
3 ~ 8 |
س |
مدخل 220 فولت تيار متردد، يتم حساب مدخل التيار المتردد بعد تم سحب مقاول التيار المتردد .
|
||
|
دقة تثبيت الجهد |
≤±1% |
||||
|
ضوضاء
|
جهد الضوضاء عريض النطاق |
≤100 |
م فولت |
3.4—150 كيلوهرتز |
|
|
≤30 |
م فولت |
150—30 ميجا هرتز |
|||
|
فِهرِس |
الهاتف الوزن الضوضاء الجهد |
≤2 |
م فولت |
||
|
متحرك إجابة |
تجاوز السعة |
△ الخامس : ≤5 |
%Vo |
25%—50%—25% أو 50%—75%—50% تغيير الحمل |
|
|
استعادة وقت |
△ ت : ≤500 |
ميكروثانية |
|||
|
اختلال التوازن الحالي في المشاركة |
≤5% |
وحدة متوازية 50%—100% الناتج المقدر ( يمكن لوحدات الطاقة العمل بالتوازي ) |
|||
|
معامل درجة الحرارة |
±0.02 |
%/ درجة مئوية |
|||
|
كفاءة الإنتاج |
≥92% |
220 فولت تيار متردد/ الحمل المقدر (نموذجي) |
|||
|
≥87% |
110 فولت تيار متردد/حمل مُصنّف |
||||
|
3. نقاط الإنذار والحماية |
|||||
|
غرض |
المعلمة |
وحدة |
ملاحظة |
||
|
قطع التيار الزائد لمدخلات النظام |
298±5 |
بطالة |
الاسترداد التلقائي، نقطة الاسترداد 290 فولت ± 5 فولت |
||
|
حماية مدخل الوحدة من الجهد الزائد |
≥300 |
بطالة |
المخرج 0 أمبير ( اختبار منظم الجهد ACSOURCE+ ) |
||
|
مدخلات النظام - قطع الجهد المنخفض |
68±5 |
بطالة |
الاسترداد التلقائي، نقطة الاسترداد 136 فولت ± 5 فولت |
||
|
4. الخصائص الجسدية |
|||||
|
يخضع البعد والوزن لحجم وحدة توزيع الطاقة وسعة وحدة الطاقة. |
|||||

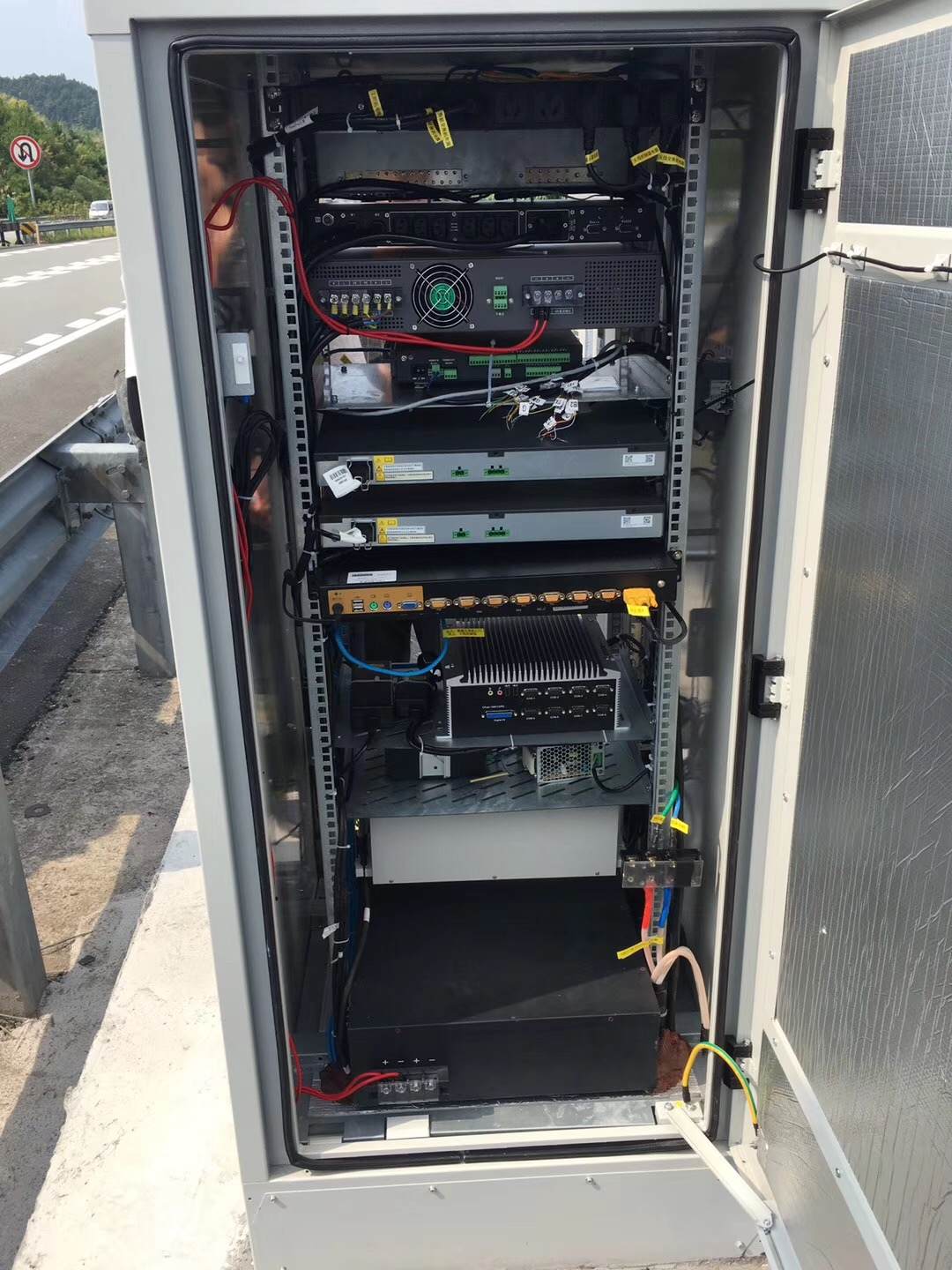

حالة المنتج 1
يستخدم المستخدمون Evada E4890-3U لتزويد معدات النقل البصري بالطاقة، وتحقيق وظيفة التكرار N+1، وتحسين موثوقية واستقرار مصدر الطاقة.
