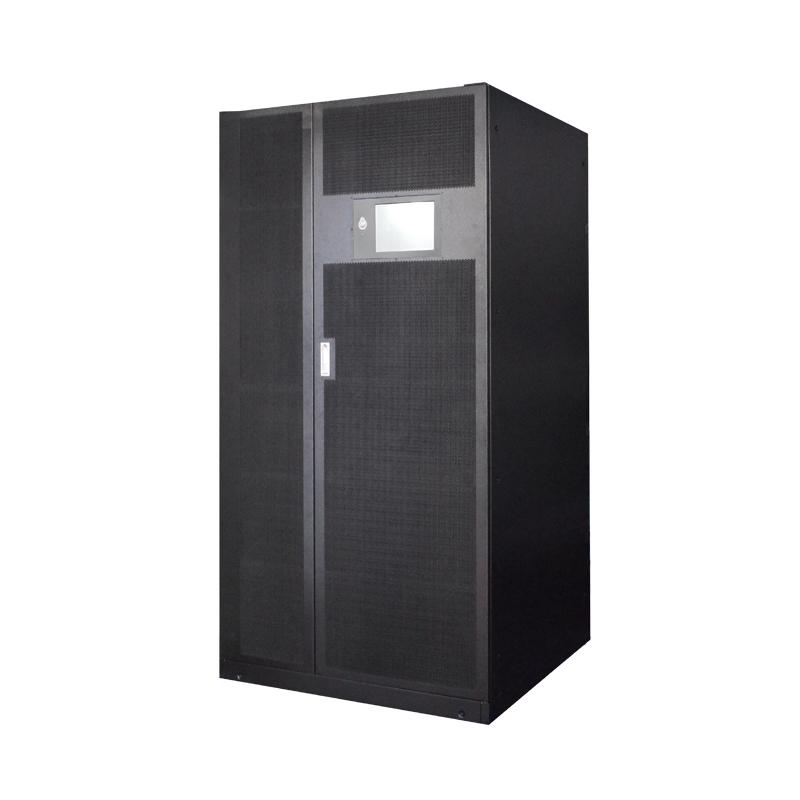

نطاق الطاقة: 50-500 كيلو فولت أمبير
الجهد المقدر: 380 فولت تيار متردد/400 فولت تيار متردد/415 فولت تيار متردد 3P+N+PE
التردد المقدر: 50/60 هرتز
وصف المنتج: تحويل مزدوج، تصميم معياري
التكرار: تصميم التكرار 6+1 أو 10+2
د isplay: شاشة LCD ملونة تعمل باللمس مقاس 10 بوصات
ص F: خرج PF=1
1. يوفر جهاز UPS HQ-M خصائص قوية متعددة لتقليل المخاطر وإرضاء العملاء.
2. مع كفاءة النظام التي تصل إلى 96.5%، يوفر جهاز UPS HQ-M للعملاء نفقات تشغيل منخفضة.
3. مع توفر وحدات 50/60، يمكن للعملاء إجراء تكوين مرن بسعة نظام تتراوح من 300 إلى 1200 كيلو فولت أمبير.
4. مزود بواجهات ذكية بين الإنسان والآلة، يناسب HQ-M جميع أنواع متطلبات التطبيقات
ر مؤهل

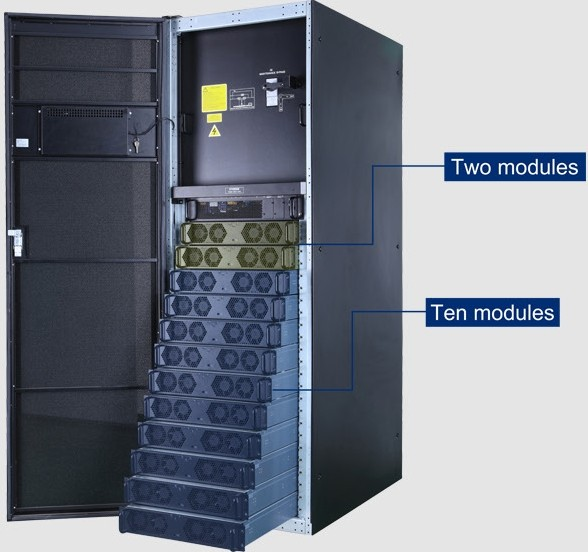

( 6+1/10+2 تصميم التكرار)
تصميم التكرار لوحدة الطاقة N + X، يمكن للنظام توفير ما يصل إلى 20% من سعة التكرار تحت 100% من الحمل، مما يصل إلى أعلى مستوى من توفر الفئة B من الرف
200 كيلو فولت أمبير = (10 + 2) * 20 كيلو فولت أمبير وحدات.
500 كيلو فولت أمبير = (10 + 2) * 50 كيلو فولت أمبير وحدات
300 كيلو فولت أمبير = (6 + 1) * 50 كيلو فولت أمبير وحدات

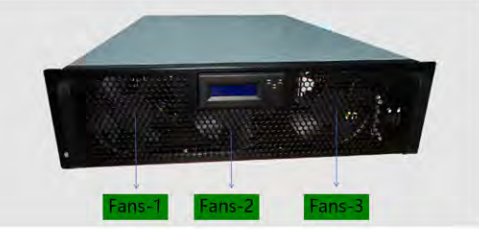

( تصميم التكرار للمراوح)
كفاءة

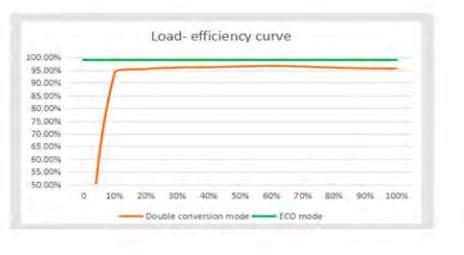

(كفاءة عالية في وضع التحويل المزدوج)

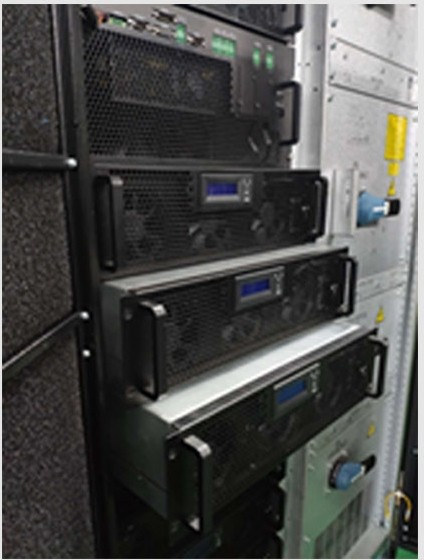

(تصميم جميع الوحدات القابلة للتبديل السريع)
يدعم النظام النشر التدريجي وتوسيع القدرة حسب الطلب لتقليل تكلفة الاستثمار الأولية للعملاء
يدعم كل من وحدة التجاوز ووحدة الطاقة التوصيل الساخن عبر الإنترنت، والتشغيل سهل وآمن، ومتوسط وقت الإصلاح أقل من 5 دقائق
ذكي

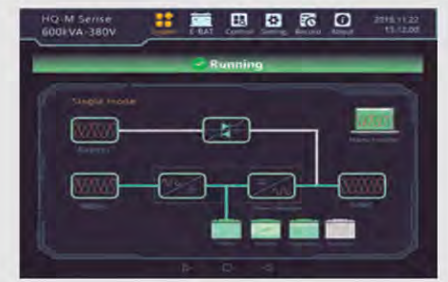

(شاشة تعمل باللمس للتحكم البصري)
تعرض الصفحة الرئيسية حالة التشغيل الحالية مباشرةً. ويمكن الاطلاع على جميع معلومات تشغيل كل قطعة من خلال الشاشة.

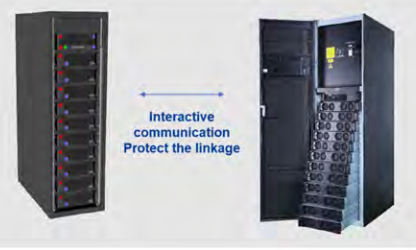

يمكن لـ UPS التفاعل مع نظام BMS للبطارية الليثيوم في الوقت الفعلي لتحقيق الإدارة الذكية وربط UPS بالبطارية ومنع البطارية من الخروج عن السيطرة
|
م نموذج |
المقر الرئيسي - م 300/50 |
المقر الرئيسي - م 500/50 |
المقر الرئيسي - م 600/60 |
المقر الرئيسي - م 840/60 |
المقر الرئيسي - م 1000/50 |
المقر الرئيسي - م 1200/60 |
|
|
السعة المقدرة إيتي |
300 كيلو فولت أ |
500 كيلو فولت أ |
600 كيلو فولت أ |
840 كيلو فولت أ |
1000 كيلو فولت أ |
1200 كيلو فولت أ |
|
|
وحدة الطاقة لي سعة |
50 كيلو فولت أمبير |
60 كيلو فولت أمبير |
50 كيلو فولت أمبير |
60 كيلو فولت أمبير |
|||
|
مدخل |
|||||||
|
الأسلاك طريقة |
3 ص هاسي + ن + التربية البدنية |
||||||
|
الجهد المقدر هـ |
380/400 /415VAC(خط-خط) |
||||||
|
التردد المقدر الفعالية |
50/60 ساعة ز |
||||||
|
الجهد االكهربى يتراوح |
304 فولت تيار متردد ~ 478 فولت تيار متردد ( خط-خط ) حمولة كاملة ； 304 فولت تيار متردد ~ 228فولت( خط - خط ) حمولة تخفيض التصنيف خطيًا من 100% ل 80% |
||||||
|
تكرار يتراوح |
40 هرتز~70 هرتز |
||||||
|
باور فا ممثل |
>0.99 |
||||||
|
تشوه التوافق الكلي |
تشوه التوافق الكلي ＜ 3 ٪ ( خطي ممتلىء حمولة )؛ تشوه التوافق الكلي ＜ 5 ٪ ( غير - خطي ممتلىء حمولة ) |
||||||
|
بايبا س س |
|||||||
|
الجهد المقدر هـ |
380/400 /415VAC(جهد الخط) |
||||||
|
الجهد االكهربى يتراوح |
ضبط المصنع -20% ~ +15% ； قابل للتسوية، العلوي تقليد :+10%،+15%،+20%،+25% ； أدنى حد :-10%،-15%،-20%،-30%،-40% |
||||||
|
تكرار يتراوح |
قابل للتعيين ( ±1 هرتز ، ±3 هرتز ، ±5 هرتز) |
||||||
|
أوفرل حمل سعة |
110% ل طويل يجري ，＞ 150% ل 200 مللي ثانية |
||||||
|
خفاش تيري |
|||||||
|
حجم البطارية علامة |
±192 مركز البيانات الفيديرالي ( 384 ~ 528 مركز البيانات الفيديرالي ； 32 ~ 44 كتلة قابلة للتسوية ، إعداد المصنع 32 كتلة ) |
||||||
|
شارجي نج سعة |
15%* إجمالي رأس المال مدينة |
||||||
|
الجهد االكهربى دقة |
±1% |
||||||
|
ا الإخراج |
|||||||
|
الجهد المقدر هـ |
380 الخامس /400 فولت/415 فولت (خط-خط) |
||||||
|
باور فا ممثل |
1 |
||||||
|
التردد المقدر الفعالية |
50/6 0 هرتز |
||||||
|
الجهد االكهربى دقة |
≤±1 .0%@ الحمل المتوازن ； ≤±5.0% عند الحمل غير المتوازن |
||||||
|
تردد التيار المتردد القس |
50/6 0 هرتز ± 0.01% |
||||||
|
التردد ي التتبع يتراوح |
قابل للتعيين ، ±0.5 هرتز~±5 هرتز؛ إعداد المصنع ±3 هرتز |
||||||
|
تشوه التوافق الكلي |
تي اتش دي يو ≤2% (حمل خطي 100%)،THDu≤4%(حمل غير خطي) |
||||||
|
ت ثلاثة - مرحلة مرحلة دقة |
120°±1° |
||||||
|
كري شارع عامل |
3 :1 |
||||||
|
أوفرلو إعلان |
＜ 105 ٪، المدى الطويل ； ＜ 110 ٪، 60 دقيقة ； 110 ~ 125 ٪، 10 دقائق ； ＞ 125 ~ 150 ٪، دقيقة واحدة ； ＞ 150 ٪، 200 مللي ثانية |
||||||
|
النظام م |
|||||||
|
كفاءة |
96.5% @ وضع التحويل المزدوج |
||||||
|
ديس يلعب |
ممتاز كبير لون يلمس شاشة +الصمام الثنائي الباعث للضوء |
||||||
|
واي فاي جرس |
دعم الجزء العلوي والسفلي في |
||||||
|
ستاندا طريق |
اللجنة الكهروتقنية الدولية 62040-1-1؛ اللجنة الكهروتقنية الدولية 620 40-2؛ IEC62040-3 |
||||||
|
الحماية ن فصل |
عنوان IP 2 0 |
||||||
|
خيار ل |
بروتوكول إدارة الشبكة البسيطة (SNMP) بطاقة 、 مودبوس بطاقة 、 موازي عناصر ، مكونات الحماية من الصواعق، شبكة مقاومة للغبار، LBS، جهة اتصال جافة قابلة للتعديل |
||||||
|
عمل حالة |
درجة حرارة : 0~40 درجة مئوية؛ رطوبة : 0~95%(بدون تكاثف) |
||||||
|
الضوضاء هـ |
＜ 65 ديسيبل @ 1 متر |
||||||
|
أ خط العرض |
أقل من 1000 أمتار ، لا تخفيض للتصنيف، ＞ 1000 متر، يتم تخفيض التقييم بنسبة 1% إذا زاد كل 100 متر |
||||||
|
كابينة ت يكتب |
6+1 م أودولز |
10+ وحدتين |
12 شهرًا دولز |
14 شهرًا دولز |
20 الوحدات النمطية |
20 الوحدات النمطية |
|
|
س إيز |
|||||||
|
النظام العرض × العمق × الارتفاع (م) م ) |
60 0 x 1100 x 2000 |
1000 س 1100 × 2000 |
1600 × 900 س عام 2000 |
2 000 × 1100 × 2000 |
|||
|
الوحدة العرض × العمق × الارتفاع (مم) |
440 س 720 س 130 ( 3U) |
||||||
|
و ثمانية |
|||||||
|
النظام تيم ( كجم ) |
250 |
500 |
530 |
9 80 |
1100 |
1180 |
|
|
وحدة(ك) ج ) |
|
3 8 |
|
||||
حالة المنتج 1

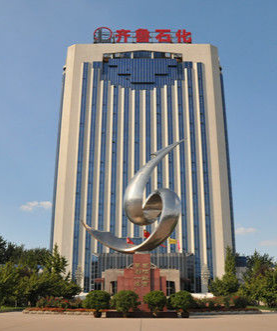

كيلو للبتروكيماويات
وحدة UPS من سلسلة HQ-M 250، منتج غرفة الكمبيوتر صاحبة القوة مركز بيانات الطاقة الخاص بشركتنا، يوفر ضمانًا موثوقًا به لإمدادات الطاقة لغرفة الكمبيوتر في مركز بيانات شركة تشيلو للبتروكيماويات
