مُثبّت على رف بطول ١٩ قدمًا، تحويل مزدوج عبر الإنترنت. نطاق طاقة النظام ٢٠ كيلو فولت أمبير - ١٥٠ كيلو فولت أمبير، وحدة طاقة بارتفاع وحدتين ٢٠/٢٥ كيلو فولت أمبير. مُعامل خرج الطاقة هو ١.
التطبيقات: المالية، الاتصالات، التعليم، المستشفيات، النقل وأجهزة الشبكة الأخرى، مراكز البيانات.
موثوق: اعتماد تصميم 1 + 1 DSP لتحسين تشغيل النظام وسرعة الاستجابة.
فعال: تصل كفاءة النظام إلى 96%؛ نسبة كثافة الطاقة العالية ارتفاع 2U للوحدات.
مرن: السماح لـ 2/4/6 وحدات * وحدات 20/25 كيلو فولت أمبير بتحقيق سعة مختلفة للنظام؛
س بسيط: تصميم التثبيت المدمج للخزانات القياسية مقاس 19 بوصة؛ متكامل مع وحدات توزيع الطاقة والبطاريات والمراقبة في خزانة واحدة من 20 كيلو فولت أمبير إلى 150 كيلو فولت أمبير.
أداء
|
نموذج |
HQ-MR40/20 |
HQ-MR80/20 |
HQ-MR100/25 |
المقر الرئيسي-MR125/25 |
HQ-MR150/25 |
|
القدرة المقدرة |
40 كيلو فولت أمبير |
80 كيلو فولت أمبير |
100 كيلو فولت أمبير |
125 كيلو فولت أمبير |
150 كيلو فولت أمبير |
|
سعة وحدة الطاقة |
20 كيلو فولت أمبير |
20 كيلو فولت أمبير |
25 كيلو فولت أمبير |
25 كيلو فولت أمبير |
25 كيلو فولت أمبير |
|
مدخل |
|||||
|
طريقة التوصيل |
3 مراحل + N + PE |
||||
|
الجهد المقدر |
380/400/415فولت (خط-خط) |
||||
|
التردد المقدر |
50/60 هرتز |
||||
|
نطاق الجهد |
304 فولت تيار متردد ～ 478 فولت تيار متردد ( خط-خط ) حمولة كاملة ； 304 فولت تيار متردد ～ 228 فولت تيار متردد (خط-خط) يتم تخفيض الحمل خطيًا من 100% إلى 80% |
||||
|
نطاق التردد |
40 هرتز ~ 70 هرتز |
||||
|
عامل القدرة |
>0.99 |
||||
|
تشوه التوافق الكلي |
تي اتش دي اي ＜ 3 ٪ ( الحمل الكامل الخطي )؛ تي اتش دي اي ＜ 5 ٪ ( الحمل الكامل غير الخطي ) |
||||
|
تجاوز |
|||||
|
الجهد المقدر |
380/400/415 فولت تيار متردد (جهد الخط) |
||||
|
نطاق الجهد |
ضبط المصنع -20% ～ +15% ； قابل للتعيين، الحد الأقصى: +10%، +15%، +20%، +25% ； الحد الأدنى: -10%، -15%، -20%، -30%، -40% |
||||
|
نطاق التردد |
التردد المقدر 50/60 هرتز ； يمكن ضبط نطاق التردد ±1 هرتز ، ±3 هرتز ، ±5 هرتز |
||||
|
قدرة التحميل الزائد |
110% على المدى الطويل ； >150% لمدة 200 مللي ثانية |
||||
|
بطارية |
|||||
|
جهد البطارية |
±192 فولت تيار مستمر ( 360 ～ 528 فولت تيار مستمر ； 30 ～ 44 كتلة قابلة للتسوية ، الافتراضي هو 32 كتلة ) |
||||
|
سعة الشحن |
15%* إجمالي سعة الطاقة |
||||
|
دقة الجهد |
±1% |
||||
|
الناتج |
|||||
|
الجهد المقدر |
380 فولت/400 فولت/415 فولت (خط-خط) |
||||
|
التردد المقدر |
50/60 هرتز |
||||
|
عامل القدرة |
1 |
||||
|
دقة الجهد |
≤±1.0%@ الحمل المتوازن ； ≤±5.0% عند الحمل غير المتوازن |
||||
|
دقة التردد |
50/60 هرتز ± 0.01% |
||||
|
نطاق تتبع التردد |
قابل للتعيين ، ±0.5 هرتز~±5 هرتز؛±3 هرتز |
||||
|
تشوه التوافق الكلي |
THDu ≤ 2% (حمل خطي 100%)، THDu ≤ 4% (حمل غير خطي) |
||||
|
دقة الطور الثلاثي |
120°±1° |
||||
|
عامل القمة |
3:1 |
||||
|
التحميل الزائد |
＜ 105 ٪، المدى الطويل ； ＜ 110 ٪، 60 دقيقة ； 110 ～ 125 ٪، 10 دقائق ； ＞ 125 ～ 150 ٪، دقيقة واحدة ； ＞ 150 ٪، 200 مللي ثانية |
||||
|
نظام |
|||||
|
كفاءة النظام |
95% في وضع التحويل المزدوج ، ≥98% في وضع ECO |
||||
|
عرض |
شاشة LCD تعمل باللمس |
||||
|
الأسلاك |
دعم القاع في |
||||
|
لغة |
الصينية، الإنجليزية؛ اختياري: الروسية، الإيطالية، الإسبانية، الألمانية، الخ. |
||||
|
فئة الحماية |
IP20 |
||||
|
تواصل |
بطاقة RS232/RS485/SNMP ( خياري ) / الاتصال الجاف (اختياري) |
||||
|
حالة العمل |
درجة حرارة : 0~40 درجة مئوية؛ رطوبة : 0~95%(بدون تكاثف) |
||||
|
ضوضاء |
<60 ديسيبل عند 1 متر |
||||
|
ارتفاع |
<1000 متر، تخفيض التصنيف، ＞ 1000 متر، يتم تخفيض التقييم بنسبة 1% إذا زاد كل 100 متر |
||||
|
نوع الخزانة |

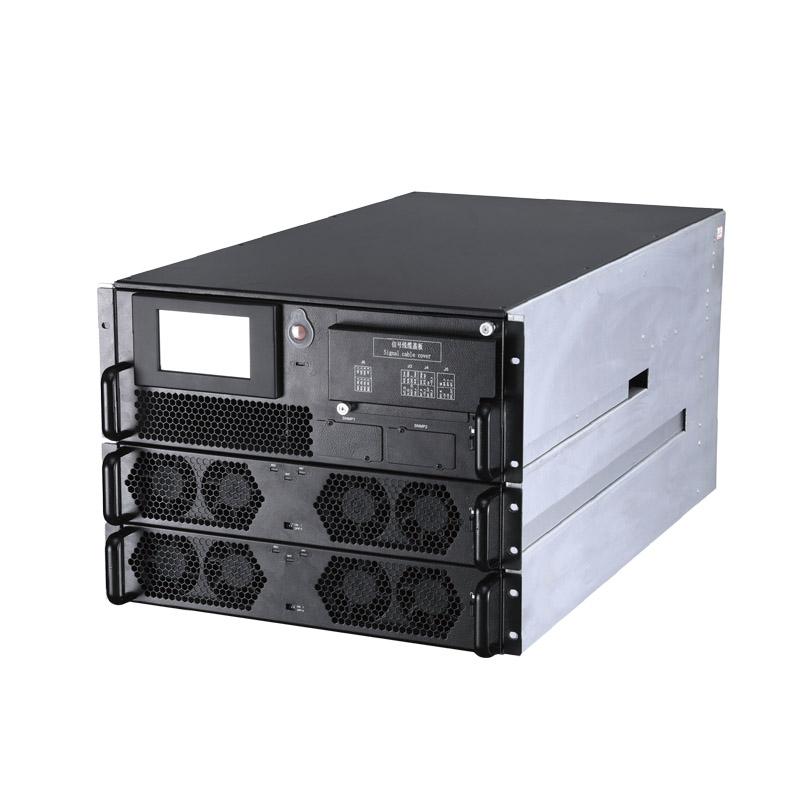

وحدتين |

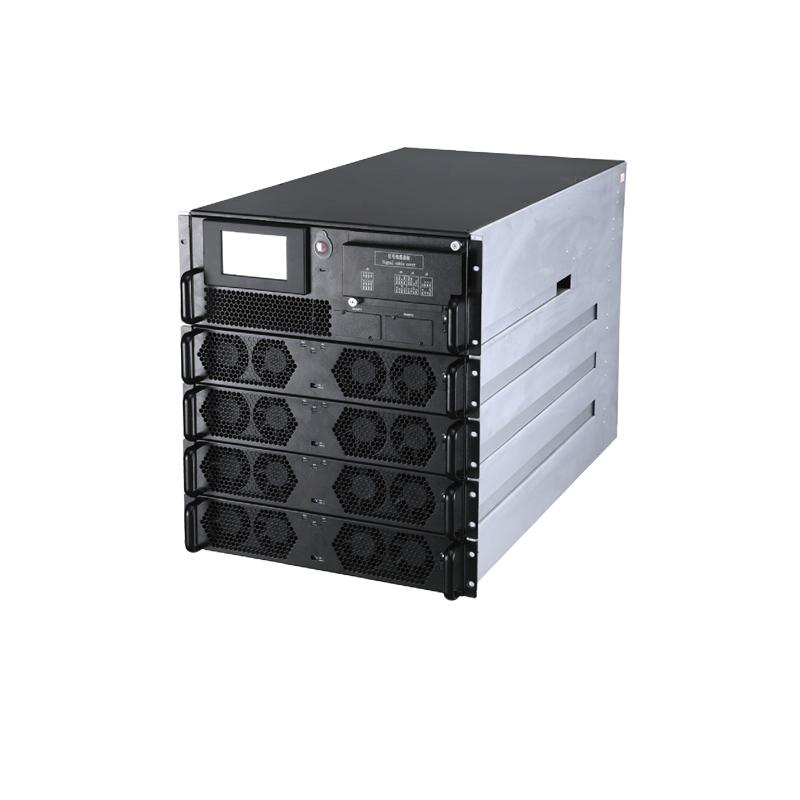

4 وحدات |

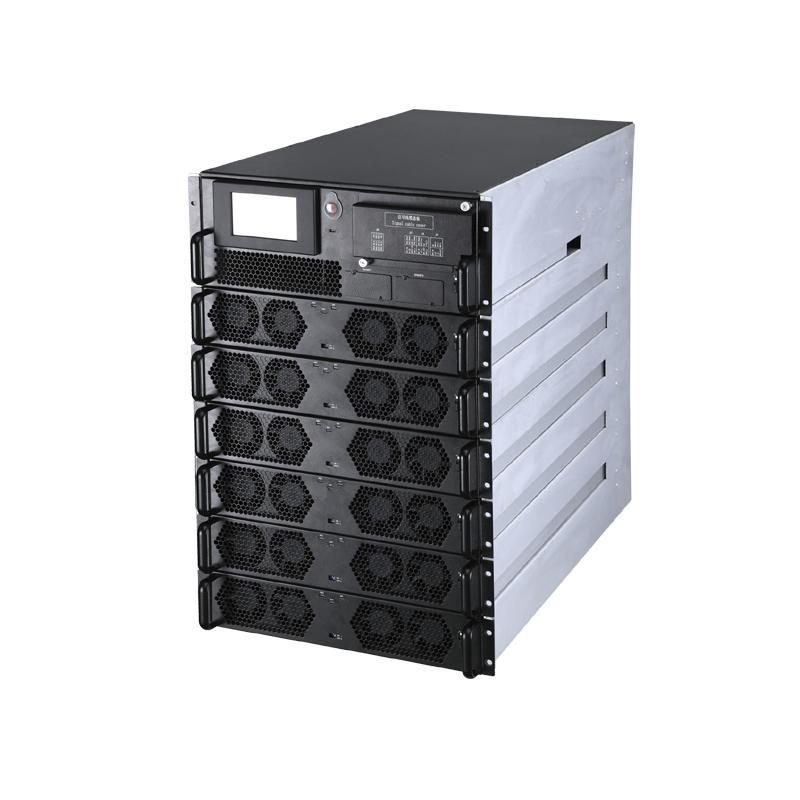

6 وحدات |
||
|
مقاس |
|||||
|
النظام م عرض × عمق × ارتفاع (مم) |
482.6 × 800 × 353.2 (8U) |
482.6 × 800 × 531 (12 وحدة) |
482.6 × 900 × 800 (18 وحدة) |
||
|
وحدة العرض × العمق × الارتفاع (مم) |
440 × 690 × 86 (2U) |
||||
|
وزن |
|||||
|
النظام(كجم ) |
37 |
47 |
72 |
||
|
الوحدة(كجم ) |
25 |
||||
* المواصفات قابلة للتغيير دون إشعار مسبق
