مجال التطبيق
محطات الاتصالات الأساسية، وتحسين الشبكات، والسكك الحديدية، والبريد، والأمن العام وأنظمة غرف الكمبيوتر الشبكية الخاصة الأخرى.
خصائص الأداء
موثوقة وموفرة للطاقة
1. مع وظيفة الفحص الذاتي عند تشغيل الطاقة.
2. تصميم تنظيم السرعة الذكي للمروحة يطيل عمر خدمة المروحة.
3. بطارية LiFePO4 المدمجة مع نطاق واسع لدرجة حرارة التشغيل وعمر طويل وطاقة خضراء.
4. تكنولوجيا IGBT المتقدمة لتعزيز سعة التحميل للتغيير المفاجئ للطاقة في لحظة إطلاق معدات المحطة الأساسية.
5. وظيفة البدء البارد.
6. بطانية التدفئة (اختياري) لتسخين البطارية تلقائيًا في ظل ظروف درجات الحرارة المنخفضة لتحسين أداء البطارية.
المرونة الذكية

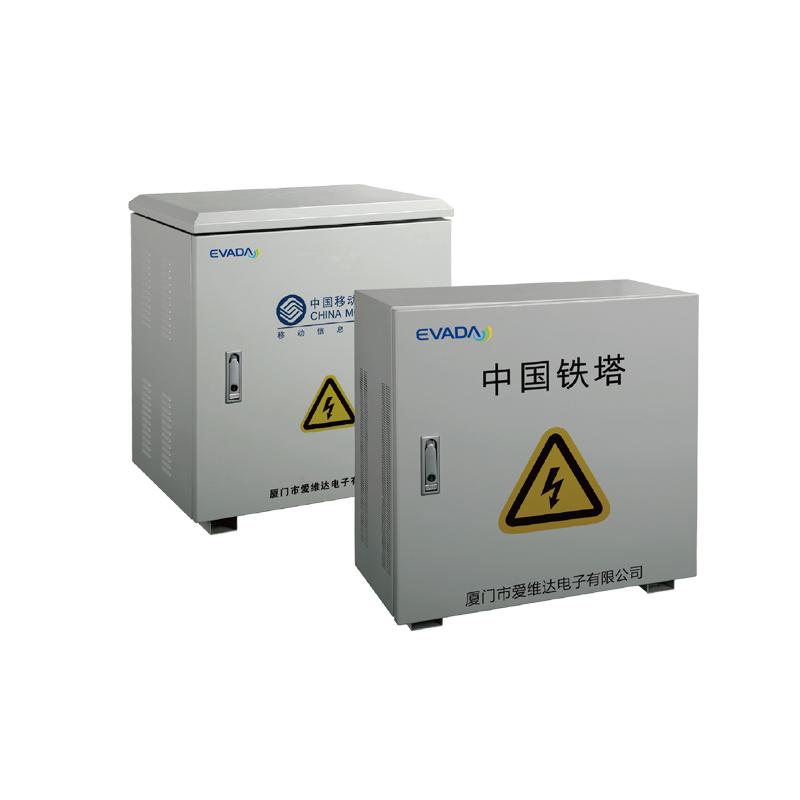

1. تصميم داخلي وخارجي للاستخدام المريح في تطبيقات مختلفة.
2. هيكل متكامل مع بطارية LiFePO4 مدمجة لتوفير المساحة.
3. التصميم المعياري: وحدة الطاقة، وحدة حزمة البطارية، وحدة توزيع الطاقة ووحدة نظام تبديد الحرارة لتحقيق التثبيت والصيانة السريعة.
إدارة المراقبة الذكية
1. واجهة RS232 تدعم RS485/الاتصال الجاف وبطاقة SNMP كخيارات إنذار.
2. وظيفة حماية مثالية للجهد الزائد والجهد المنخفض والحمل الزائد والحماية من الدائرة القصيرة؛ حماية من درجة الحرارة الزائدة؛ تحذير وحماية الجهد المنخفض للبطارية؛ الحماية من زيادة التيار، والحماية من الصواعق وما إلى ذلك.
3. وظيفة ذكية غير مراقبة.
أداء
|
نموذج |
HW10DE-L50 |
HW20DE-L50 |
HW30DE-L50 |
|
مدخل |
|||
|
جهد التيار المتردد |
176~250فولت تيار متردد ( قابل للتسوية ) |
||
|
تكرار |
50 هرتز ± 5% |
||
|
عامل القدرة |
≥0.99 |
||
|
جهد التيار المستمر |
48 فولت تيار مستمر |
||
|
الناتج |
|||
|
الطاقة المقدرة |
1000 فولت أمبير |
2000 فولت أمبير |
3000 فولت أمبير |
|
عامل القدرة |
0.8 |
||
|
الجهد االكهربى |
220فولت ± 2% ( وضع العاكس ) |
||
|
كفاءة |
≥90% ( وضع العاكس ) |
||
|
تكرار |
50 هرتز ± 0.25 هرتز ( وضع العاكس ) |
||
|
شكل الموجة |
موجة جيبية نقية ( وضع العاكس ) |
||
|
معدل تشويه الشكل الموجي |
≤3%(الحمل الخطي تحت الحمل الكامل) |
||
|
قدرة التحميل الزائد |
حماية الحمل المقدرة بنسبة 125% بعد دقيقة واحدة ； حماية الحمل المقدرة بنسبة 150% بعد 10 ثوانٍ |
||
|
وقت التبديل |
≤10 مللي ثانية |
||
|
مخرج التيار المستمر |
|||
|
الجهد االكهربى |
-48 فولت تيار مستمر |
||
|
حاضِر |
6 أمبير/30 أمبير ( بما في ذلك تيار الشحن ) |
||
|
بطارية |
|||
|
تحذير من انخفاض الجهد |
43 فولت تيار مستمر ± 0.5 فولت تيار مستمر |
||
|
انخفاض الجهد |
≤40 فولت تيار مستمر |
||
|
نقطة حماية من الجهد الزائد |
≥60 فولت تيار مستمر |
||
|
استعادة الجهد الزائد |
≥55 فولت تيار مستمر |
||
|
حماية الاتصال العكسي |
نعم |
||
|
حماية من الجهد الزائد |
≥245فولت تيار متردد |
||
|
تحذير من انخفاض الجهد |
≤200فولت تيار متردد |
||
|
خصائص الحماية |
|||
|
حماية الدائرة القصيرة للإخراج |
نعم |
||
|
حماية من درجة الحرارة الزائدة |
مروحة مدمجة لتبديد الحرارة، وتنظيم السرعة الذكي وفقًا للحمل |
||
|
بطارية |
|||
|
سعة |
مجموعة بطاريات LiFePO4 48 فولت 50 أمبير/ساعة ( خياري ) |
||
|
نطاق جهد الشحن الأقصى |
53~59 فولت تيار مستمر ( قابل للتسوية ) |
||
|
الحد الأقصى لتيار الشحن |
6 أمبير/30 أمبير |
||
|
بدني |
|||
|
العرض × العمق × الارتفاع (مم) ( 1* بطارية LiFePO4 48V50Ah ) |
600 × 295 × 680 |
||
